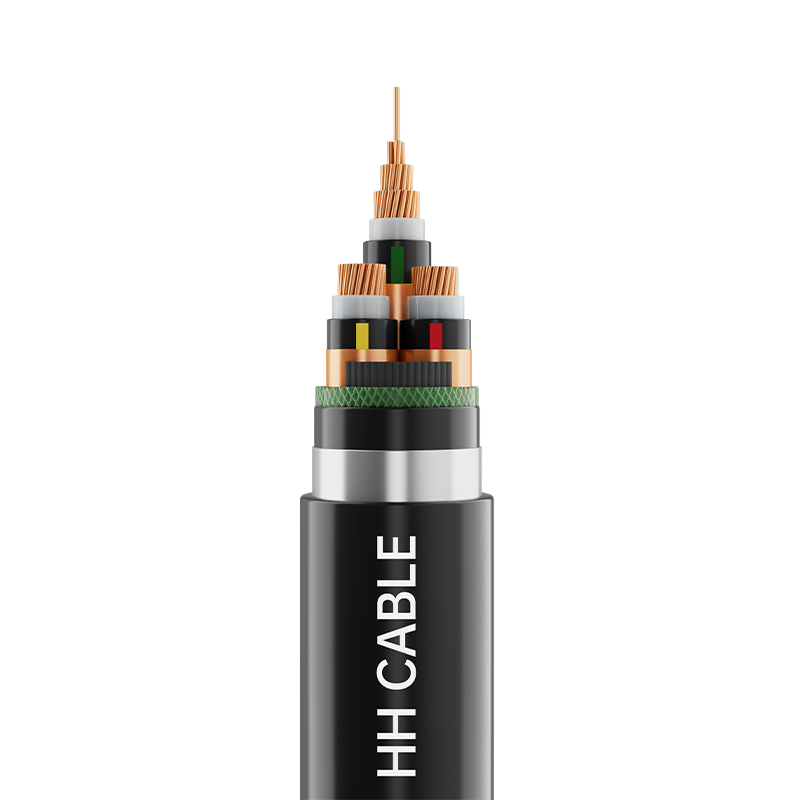

Cáp điện cách điện 10kV XLPE dành cho kỹ thuật hệ thống cấp điện xe điện

Tên sản phẩm: Cáp điện cách điện 10kV XLPE dùng cho kỹ thuật hệ thống cấp điện xe điện

1-Tiêu chuẩn thực hiện

Q/320282DJD003-2021

2-Mẫu sản phẩm

YG-WDZ-YJE23

3-cấp điện áp

8,7/10

4-Thông số kỹ thuật sản phẩm

Số lượng lõi

Đặc điểm kỹ thuật

3

50mm2 ～400mm2

5- Mô tả kết cấu cáp

Kết cấu cáp

Mô tả vật liệu

dây dẫn

Dây dẫn đồng nén tròn

dây dẫn shielding

Vật liệu bán dẫn liên kết ngang

cách nhiệt

Vật liệu cách nhiệt polyetylen liên kết ngang

cách nhiệt shielding

Vật liệu bán dẫn liên kết ngang

Che chắn kim loại

Có thể thêm băng quấn đồng, cáp quang theo dõi nhiệt độ theo nhu cầu

điền

Dải điền hình quạt bằng polypropylen không hút ẩm hoặc

Dây phụ có lưới bằng Polypropylen không hút ẩm

Băng quấn cáp

Băng halogen không khói thấp

tay áo cách ly

Vật liệu vỏ bọc polyolefin ít khói không chứa halogen

Giáp

dải thép mạ kẽm

Vỏ ngoài

Vật liệu vỏ bọc polyolefin liên kết chéo chống cháy ít khói không chứa halogen 125oC

Nhận dạng lõi 6 dây

Nhận dạng ruy băng màu vàng, xanh, đỏ hoặc in nhận dạng 1, 2, 3 số màu trắng hoặc theo yêu cầu của khách hàng

7-Màu vỏ

Màu đen hoặc theo yêu cầu của khách hàng

8-Yêu cầu hiệu suất đặc biệt

Chất chống cháy loại A/B, ít khói và không chứa halogen, chống mối mọt, chống gặm nhấm, chống tia cực tím, v.v.

9- Đặc điểm ứng dụng cáp

9.1 Nhiệt độ danh định dài hạn lớn nhất cho phép đối với ruột dẫn cáp trong quá trình làm việc bình thường là 90°C.

9.2 Trong thời gian ngắn mạch (thời gian không quá 5 giây), nhiệt độ tối đa cho phép của ruột dẫn cáp là 250°C.

9.3 Nhiệt độ lắp đặt cáp không được thấp hơn 0oC

9.4 Bán kính uốn tối thiểu khi lắp đặt cáp:

Không nhỏ hơn 20 lần đường kính ngoài của cáp.

9.5 Loại cáp này được sử dụng rộng rãi trong các dự án hệ thống cung cấp điện cho xe điện. Là thành phần cốt lõi kết nối hệ thống cấp điện với vận hành xe điện, việc sử dụng nó xuyên suốt toàn bộ quá trình truyền tải điện, điều khiển tín hiệu, đảm bảo an toàn và vận hành hệ thống ổn định. Nó cũng tính đến độ dẫn điện cao, khả năng chịu nhiệt, khả năng chống nhiễu và khả năng thích ứng với môi trường để đảm bảo hoạt động hiệu quả và an toàn của xe điện, cung cấp hỗ trợ "mạch máu" đáng tin cậy hơn cho vận tải đường sắt đô thị.
