Cáp công nghiệpNhà sản xuất

Dòng cáp công nghiệp chúng tôi sản xuất

Dòng Cáp Công nghiệp của chúng tôi được xây dựng dựa trên các hệ thống lắp đặt cố định và linh hoạt bên trong các nhà máy, trạm biến áp, nhà máy xử lý nước, máy công cụ và các khung trượt xử lý. Mỗi kết cấu được xác định bởi cấp điện áp, vật liệu cách điện, loại che chắn, số lượng lõi và hợp chất vỏ bọc, do đó, cùng một kích thước dây dẫn có thể được cung cấp ở nhiều cấp hiệu suất.

Ứng dụng phù hợp trên các hệ thống công nghiệp

Việc lựa chọn cáp công nghiệp bắt đầu bằng nhiệm vụ tín hiệu hoặc nguồn điện, sau đó chuyển sang môi trường. Cáp mang 4–20mA từ bộ truyền áp suất có các yêu cầu về điện dung và che chắn khác với cáp khóa liên động 61 lõi trong trung tâm điều khiển động cơ. Chúng tôi kết hợp cấu trúc với vòng lặp thay vì cung cấp một loại chung cho mỗi bảng.

• Tự động hóa quy trình: cáp thiết bị giữa các cảm biến trường, hộp nối và tủ DCS/PLC.
• Điều khiển động cơ: Cáp điều khiển XLPE hoặc PVC cho công tắc tơ, rơle và mạch chỉ thị.

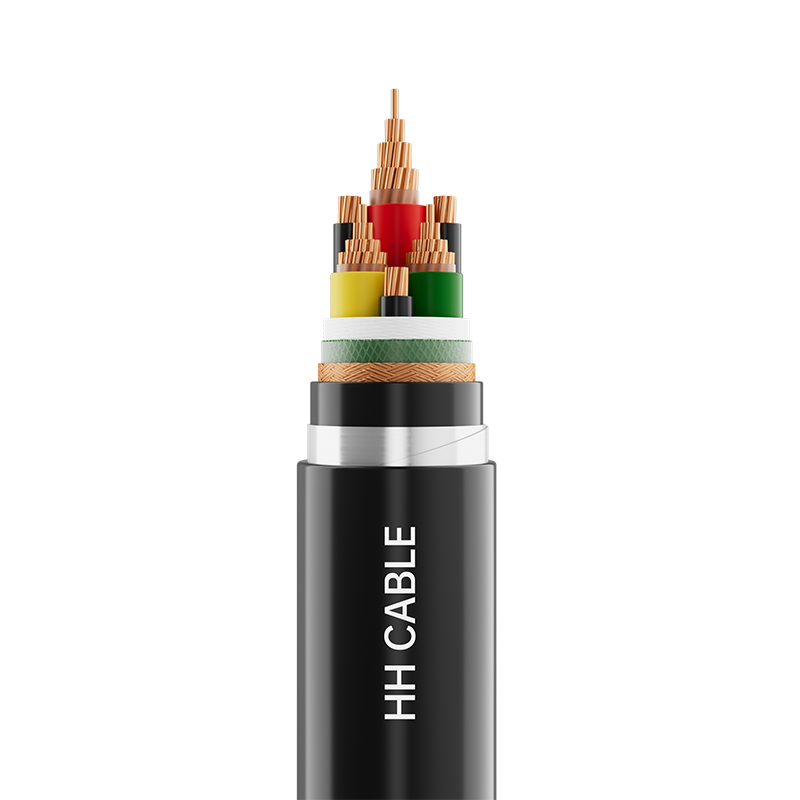

• Bộ truyền động và biến tần: Cáp nguồn có tần số thay đổi 1kV có trở kháng truyền thấp.
• Vùng nhiệt độ cao: Cáp máy tính và thiết bị cách điện bằng silicone hoặc nhựa dẻo có nhiệt độ dây dẫn được định mức ở 180°C hoặc 200°C.
• Các tuyến đường ngoài trời và chôn cất: cáp điều khiển có bọc thép hoặc chống tia cực tím dùng cho rãnh cáp và chôn trực tiếp.

Tùy chọn xây dựng và thông số kỹ thuật quan trọng

Mỗi Cáp công nghiệp mà chúng tôi báo giá đều được xác định bởi một bảng kết cấu. Bảng dưới đây tóm tắt các biến chính mà chúng tôi xác nhận trước khi sản xuất, sử dụng các cấu hình tiêu chuẩn được công bố cho các phạm vi thiết bị và điều khiển của chúng tôi.

Tính toàn vẹn tín hiệu và thiết kế che chắn

Đối với các thiết bị đo đạc và cáp máy tính, lớp che chắn là sự khác biệt giữa số đọc ổn định và số đọc dao động. Chúng tôi chế tạo các tấm chắn lá chắn chống ồn tần số cao, các tấm chắn bằng đồng bện nơi cần có sự linh hoạt và độ bền cơ học cũng như các kết cấu lá chắn tổng hợp cộng với bện cho các môi trường EMC đòi hỏi khắt khe nhất. Dây thoát nước được bao gồm để tấm chắn có thể được nối đất ở đầu bảng.

Các cặp xoắn, bộ ba và nhóm sao-quad làm giảm khả năng thu từ. Khi dây dẫn điện và tín hiệu dùng chung một cáp, chúng tôi tách chúng ra để hạn chế hiện tượng cảm ứng lẫn nhau. Những lựa chọn này được thực hiện ở giai đoạn báo giá vì việc thay đổi loại tấm chắn sau khi sản xuất là không thực tế.

Giới hạn nhiệt độ, lắp đặt và môi trường

Nhiệt độ định mức của dây dẫn phụ thuộc vào cách điện: PVC, PE và polyolefin không chứa halogen 70°C; XLPE 90°C; cao su silicon 180°C; nhựa huỳnh quang 200°C. Nhiệt độ cho phép ngắn mạch đối với cáp điều khiển XLPE là 250°C trong tối đa 5 giây. Nhiệt độ lắp đặt không được thấp hơn 0°C đối với các hợp chất tiêu chuẩn hoặc dưới -20°C đối với cáp thiết bị chịu nhiệt độ cao và thấp.

• Bán kính uốn: Đường kính ngoài 6× đối với cáp bện mềm hoặc không có giáp; 8× đối với cáp điều khiển cứng không có giáp; 12× cho các công trình được bọc thép hoặc che chắn bằng kim loại.
• Định tuyến: tách riêng cáp nguồn và cáp tín hiệu, duy trì khoảng cách giữa các khay và tấm chắn đất ở một đầu trừ khi thiết kế hệ thống yêu cầu khác.
• Môi trường: Áo khoác chống tia cực tím để chạy ngoài trời, bọc thép để chôn trực tiếp và vỏ bọc chống dầu cho nội thất máy công cụ.

Kiểm soát và chấp nhận chất lượng

Henghui Cable vận hành hai nhà máy sản xuất và chín xưởng với hệ thống MES bao phủ tuyến đường từ nguyên liệu thô đến cuộn thành phẩm. Hệ thống quản lý chất lượng, quản lý môi trường và an toàn và sức khỏe nghề nghiệp của chúng tôi đã được chứng nhận, đồng thời dòng cáp quang điện mặt trời của chúng tôi có chứng nhận TÜV Rheinland, CE và EAC. Đối với Cáp công nghiệp, các thử nghiệm định kỳ tại nhà máy bao gồm điện trở dây dẫn, điện trở cách điện, khả năng chịu điện áp cao và kiểm tra kích thước; cấp chống cháy và không chứa halogen được xác minh theo các yêu cầu về tính năng liên quan.

Tài liệu chấp nhận có thể bao gồm các báo cáo thử nghiệm, giấy chứng nhận sự phù hợp và hồ sơ chiều dài cuộn. Trong trường hợp dự án quy định việc kiểm tra của bên thứ ba hoặc thử nghiệm bằng chứng, chúng tôi sẽ điều phối lịch trình kiểm tra với đại diện của khách hàng trước khi giao hàng.

Các dòng cáp liên quan cho các dự án hoàn chỉnh

Cáp công nghiệp thường nằm cạnh các mạch điện khác trong cùng một nhà máy. Chúng tôi cung cấp trọn bộ để hệ thống cách nhiệt, hợp chất vỏ bọc và tài liệu luôn nhất quán trong toàn bộ dự án.

• Cáp truyền tải và biến đổi lưới điện — Cáp nguồn XLPE 1,8–3kV, 6–35kV và 66–110kV dùng để kết nối trạm biến áp và lộ tuyến.
• Cáp đường sắt & vận chuyển — kết cấu không có halogen, ít khói cho đường hầm, nhà ga và đầu máy toa xe.
• Cáp cơ sở hạ tầng & xây dựng - Hệ thống dây điện cố định, dây cách điện PVC và dây điện dùng cho các tòa nhà và nhà máy.
• Cáp năng lượng mới - cáp quang điện mặt trời và cáp DC liên quan cho hệ thống phát điện và lưu trữ.

Thông tin chúng tôi sử dụng để định cấu hình giải pháp của bạn

Để chuẩn bị đề xuất Cáp công nghiệp chính xác, chúng tôi cần điểm làm việc và điều kiện lắp đặt. Danh sách kiểm tra bên dưới phản ánh dữ liệu mà các kỹ sư của chúng tôi xem xét trước khi đưa ra báo giá và bản vẽ sản xuất.

• Chức năng mạch: điều khiển, tín hiệu, thiết bị đo đạc, truyền động hoặc phân phối điện.
• Cấp điện áp: 300/500V, 450/750V hoặc 1kV.
• Kích thước dây dẫn và số lượng lõi: mặt cắt ngang tính bằng mm2 và số lượng lõi, cặp hoặc bộ ba.
• Vật liệu cách nhiệt và vỏ bọc: PVC, PE, XLPE, không chứa halogen, silicone hoặc nhựa dẻo.
• Che chắn và áo giáp: giấy bạc, bện, composite, băng thép hoặc dây thép.
• Màn biểu diễn đặc biệt: loại chống cháy, chống cháy, không chứa halogen ít khói, chống mối mọt/động vật gặm nhấm, chống tia cực tím hoặc dầu.
• Môi trường cài đặt: trong nhà, ngoài trời, chôn, khay, ống dẫn, nhiệt độ môi trường và tiếp xúc với hóa chất.
• Số lượng và giao hàng: tổng số mét, chiều dài cuộn, cảng đích và thời hạn giao hàng được yêu cầu.
• Tài liệu: báo cáo thử nghiệm, chứng chỉ, danh sách đóng gói và mọi yêu cầu kiểm tra của bên thứ ba.

Gửi những chi tiết này cùng với yêu cầu của bạn và chúng tôi sẽ xác nhận mô hình, xây dựng và thời gian thực hiện. Các lõi, màu sắc, độ dài và hợp chất vỏ bọc tùy chỉnh có thể được sản xuất từ ​​bản vẽ hoặc mẫu.

Câu hỏi thường gặp

Sự khác biệt giữa cáp điều khiển và cáp dụng cụ là gì?

Cáp điều khiển mang tín hiệu chuyển mạch và khóa liên động ở điện áp 450/750V và được thiết kế để đảm bảo độ bền cơ học, thường có nhiều lõi. Cáp thiết bị mang tín hiệu tương tự hoặc kỹ thuật số mức thấp ở 300/500V và ưu tiên điện dung thấp, điện trở cách điện cao và lớp che chắn hiệu quả để bảo vệ độ chính xác của phép đo.

Bạn có thể cung cấp cáp cho các ổ tần số thay đổi không?

Đúng. Cáp nguồn biến tần 1kV của chúng tôi được thiết kế với cấu trúc đối xứng và lớp chắn để hạn chế nhiễu ở chế độ chung và tăng đột biến điện áp giữa biến tần và động cơ. Chúng tôi xác nhận định mức ổ đĩa, chiều dài cáp và phương pháp đi dây trước khi chọn lớp vỏ bọc và dây dẫn.

Cáp công nghiệp của bạn bao phủ phạm vi nhiệt độ nào?

Cáp PVC, PE và polyolefin không chứa halogen tiêu chuẩn được định mức ở nhiệt độ dây dẫn 70°C; Cáp điều khiển XLPE đến 90°C. Đối với các vùng có nhiệt độ cao, chúng tôi cung cấp cáp cách điện bằng cao su silicon có định mức đến 180°C và cáp cách điện bằng nhựa dẻo có định mức đến 200°C, với nhiệt độ lắp đặt xuống tới -20°C.

Bạn có sản xuất số lượng lõi và màu vỏ tùy chỉnh không?

Chúng tôi sản xuất cả Cáp công nghiệp tiêu chuẩn và tùy chỉnh. Số lượng lõi từ 2 đến 61, mặt cắt không chuẩn, trình tự màu cụ thể, chú thích được in và các hợp chất vỏ bọc thay thế có thể được sản xuất theo bản vẽ hoặc mẫu của khách hàng.

Những thông tin cần thiết cho một báo giá chính xác?

Cung cấp mô hình hoặc cấu trúc, cấp điện áp, kích thước dây dẫn, số lượng lõi, vật liệu cách điện và vỏ bọc, các yêu cầu về tấm chắn hoặc áo giáp, nhu cầu hiệu suất đặc biệt, số lượng, chiều dài cuộn và điểm giao hàng. Với những chi tiết này, chúng tôi xác nhận việc xây dựng và đưa ra báo giá.

Cáp công nghiệp được đóng gói và vận chuyển như thế nào?

Cáp được cung cấp trên các cuộn bằng gỗ hoặc thép có chiều dài và dấu trống, được bảo vệ cho vận tải đường biển. Thời gian giao hàng đối với Cáp công nghiệp tiêu chuẩn thường là khoảng 7 đến 10 ngày sau khi xác nhận, tùy thuộc vào số lượng và tình trạng sẵn có của nguyên liệu.
