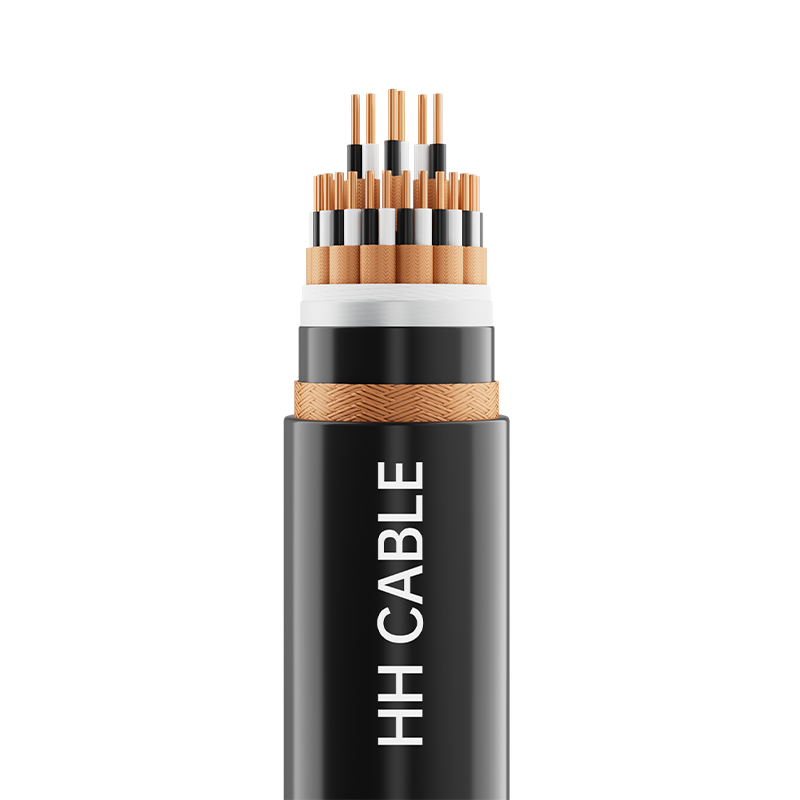

Cáp máy tính và dụng cụ chịu nhiệt độ cao và thấp 300-500V

Tên sản phẩm: Cáp máy tính và dụng cụ chịu nhiệt độ cao và thấp 300-500V

1-Tiêu chuẩn thực hiện

TICW 6-2009

2-Mẫu sản phẩm

DJFPF, DJFP2F, DJFPFRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3, v.v.

3- Cấp điện áp

300/500V

4-Thông số kỹ thuật sản phẩm

lưới

người mẫu

Mặt cắt danh nghĩa của dây dẫn mm2

Cấu trúc thành phần cáp

Nhóm ngõ

Nhóm ba dòng

Nhóm bốn dây

Cao su silicone cách nhiệt

0,5, 0,75, 1,0, 1,5, 2,5

1～50

1～24

1～10

Chất cách điện bằng nhựa huỳnh quang

0,5, 0,75, 1,0

1～19

1～10

—

1,5, 2,5

1～10

1～10

—

5- Mô tả kết cấu cáp

Kết cấu cáp

Mô tả vật liệu

dây dẫn

Dây dẫn bằng đồng đặc loại 1 hoặc dây dẫn bằng đồng tròn loại 2 hoặc dây dẫn bằng đồng mềm loại 5

Lớp chống cháy (nếu có)

băng mica

cách nhiệt

Cao su silicon hoặc vật liệu cách nhiệt fluoroplastic

Băng xoắn đôi, nhóm hoặc xoắn ngôi sao (nếu có)

Băng polyester hoặc vải không dệt

Tấm chắn cá nhân  (nếu có)

Bện dây đồng hoặc (băng đồng hoặc băng nhựa đồng hoặc băng nhựa nhôm) bọc hoặc bọc băng nhựa nhôm bọc dây đồng bện tấm chắn composite

điền

Dây phụ có lưới bằng Polypropylen không hút ẩm

Băng quấn cáp

Vải không dệt hoặc băng polyester

Che chắn tổng thể (nếu có)

Bện dây đồng hoặc (băng đồng hoặc băng nhựa đồng hoặc băng nhựa nhôm) bọc hoặc bọc băng nhựa nhôm bọc dây đồng bện tấm chắn composite

Vỏ ngoài

Vật liệu vỏ cao su silicon hoặc nhựa dẻo

Nhận dạng lõi 6 dây

Các thành phần cáp được xác định bằng màu cách điện và các màu khác nhau được sử dụng để phân biệt các sợi trong các cặp (nhóm). Phổ màu, dải màu hoặc số khác nhau có thể được sử dụng để phân biệt và xác định các nhóm dây hoặc theo yêu cầu của khách hàng.

7-Màu vỏ

Màu đen hoặc theo yêu cầu của khách hàng

8-Yêu cầu hiệu suất đặc biệt

Loại A/B/C chống cháy, chịu nhiệt độ cao và thấp, v.v.

9- Đặc điểm ứng dụng cáp

9.1 Nhiệt độ danh định dài hạn lớn nhất cho phép đối với ruột dẫn cáp trong quá trình làm việc bình thường:

Cao su silicone cách nhiệt: 180℃; Fluoroplastic insulation: 200℃.

9.2 Nhiệt độ lắp đặt cáp không được thấp hơn -20oC

9.3 Bán kính uốn tối thiểu khi lắp đặt cáp:

Đối với cáp không có áo giáp hoặc cáp mềm có vỏ bọc bằng dây đồng: bán kính uốn không nhỏ hơn 6 lần đường kính ngoài của cáp;

Cáp có băng đồng, băng đồng-nhựa hoặc băng nhôm-nhựa che chắn:

Bán kính uốn không được nhỏ hơn 12 lần đường kính ngoài của cáp.

9.4 Cáp này được sử dụng rộng rãi trong các hệ thống điều khiển và thiết bị tự động hóa công nghiệp (ICS), hệ thống điều khiển phân tán (DCS) và bộ điều khiển logic lập trình (PLC) hoạt động trong môi trường nhiệt độ cao hoặc thấp với điện áp định mức 300/500V. Là đường kết nối giữa máy tính điện tử, thiết bị tự động hóa công nghiệp, cảm biến và bộ truyền động, nó cho phép điều khiển tự động các hệ thống tín hiệu tương tự và kỹ thuật số như phát hiện, điều khiển, báo động và khóa liên động, đồng thời truyền tín hiệu tương tự và kỹ thuật số như phát hiện, điều khiển, khóa liên động và cảnh báo các biến quy trình trong thiết bị sản xuất. Nó thể hiện khả năng chống nhiễu từ trường, nhiễu tĩnh điện và chống côn trùng và chim tuyệt vời. Nó có thể được lắp đặt trong nhà hoặc ngoài trời, chôn trực tiếp hoặc trong ống dẫn cáp và rãnh.
