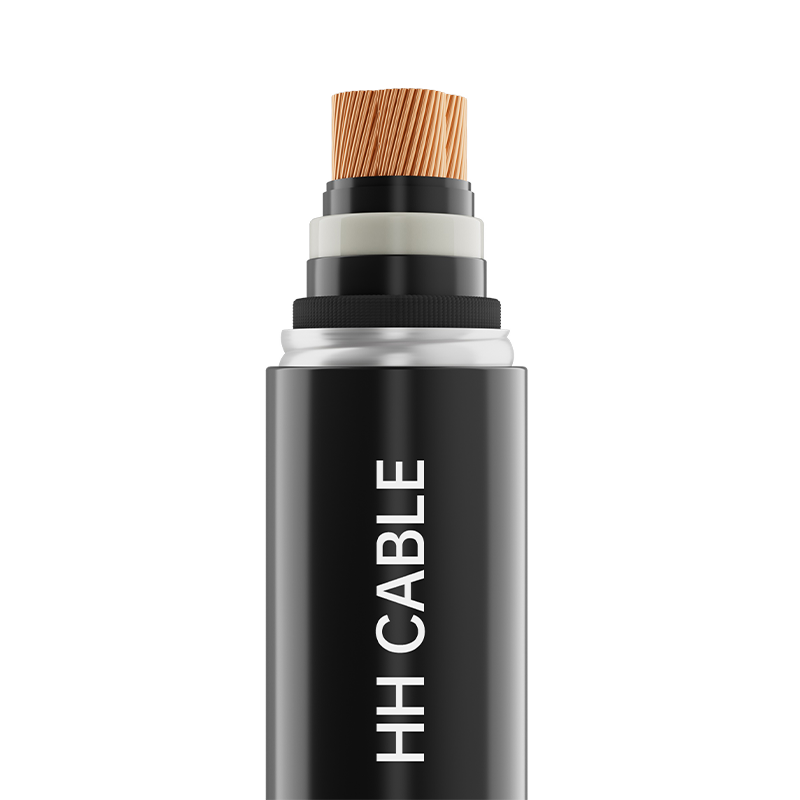

Cáp điện cách điện Polyethylene liên kết ngang 66-110kV

Tên sản phẩm: Cáp điện cách điện polyetylen liên kết ngang 66-110kV

1-Tiêu chuẩn thực hiện

GB/T11017.2-2024

2-Mẫu sản phẩm

YJLW02, YJLW03, YJLW02-Z, YJLW03-Z, v.v.

3-cấp điện áp

38/66kV, 50/ 66kV, 64/110kV

4-Thông số kỹ thuật sản phẩm

240mm2 ～2000mm2

5- Mô tả kết cấu cáp

Kết cấu cáp

Mô tả vật liệu

dây dẫn

Dây dẫn tròn được nén hoặc tách (đồng hoặc nhôm)

dây dẫn shielding

Băng quấn Tetoron bán dẫn chất liệu bán dẫn chéo siêu mịn

cách nhiệt

Vật liệu cách nhiệt polyetylen liên kết ngang siêu sạch

cách nhiệt shielding

Vật liệu bán dẫn liên kết ngang siêu mịn

Lớp đệm

Băng đệm bán dẫn hoặc băng chặn nước đệm bán dẫn

Tay áo kim loại hoặc lá chắn kim loại

Ống bọc nhôm dạng sóng hoặc ống bọc nhôm nhẵn hoặc dây đồng quấn thưa; Ngoài ra, cáp quang theo dõi nhiệt độ có thể được bổ sung theo nhu cầu

Lớp chống ăn mòn

Nhựa đường hoặc keo nóng chảy hoặc sơn nhựa đường

Vỏ ngoài phi kim loại

cách nhiệt grade (PVC or polyethylene or halogen-free low smoke flame retardant) sheath material

Lớp dẫn điện vỏ ngoài

Lớp phủ than chì hoặc vật liệu bán dẫn ép đùn

6-Màu vỏ

Màu đen hoặc đỏ hoặc theo yêu cầu của khách hàng

7-Yêu cầu hiệu suất đặc biệt

Loại A/B/C chống cháy, ít khói và không chứa halogen, chống mối mọt, chống gặm nhấm, chống tia cực tím, v.v.

8- Đặc điểm ứng dụng cáp

8.1 Nhiệt độ danh định dài hạn lớn nhất được phép đối với ruột dẫn cáp trong quá trình hoạt động bình thường là 90°C.

8.2 Trong thời gian ngắn mạch (thời gian không quá 5 giây), nhiệt độ tối đa cho phép của ruột dẫn cáp là 250°C.

8.3 Nhiệt độ lắp đặt cáp không được thấp hơn 0oC

8.4 Bán kính uốn tối thiểu khi lắp đặt cáp:

Bán kính uốn tối thiểu của cáp trong quá trình lắp đặt : không nhỏ hơn 20 lần đường kính ngoài của cáp;

Bán kính uốn tối thiểu của cáp sau khi lắp đặt : không nhỏ hơn 15 lần đường kính ngoài của cáp.

8.5Các loại cáp này được sử dụng rộng rãi trong các hệ thống truyền tải và phân phối điện, bao gồm mạng lưới phân phối điện đô thị và nguồn điện công nghiệp. Chúng thích hợp cho việc lắp đặt cố định, lắp đặt ngoài trời và trong nhà, lắp đặt chôn trực tiếp, ống dẫn cáp, rãnh cáp và đường hầm và có thể chịu được áp lực vừa phải. Tùy thuộc vào kiểu máy, cáp có khả năng chống nước hướng tâm hoặc cả khả năng chống nước hướng tâm và dọc
