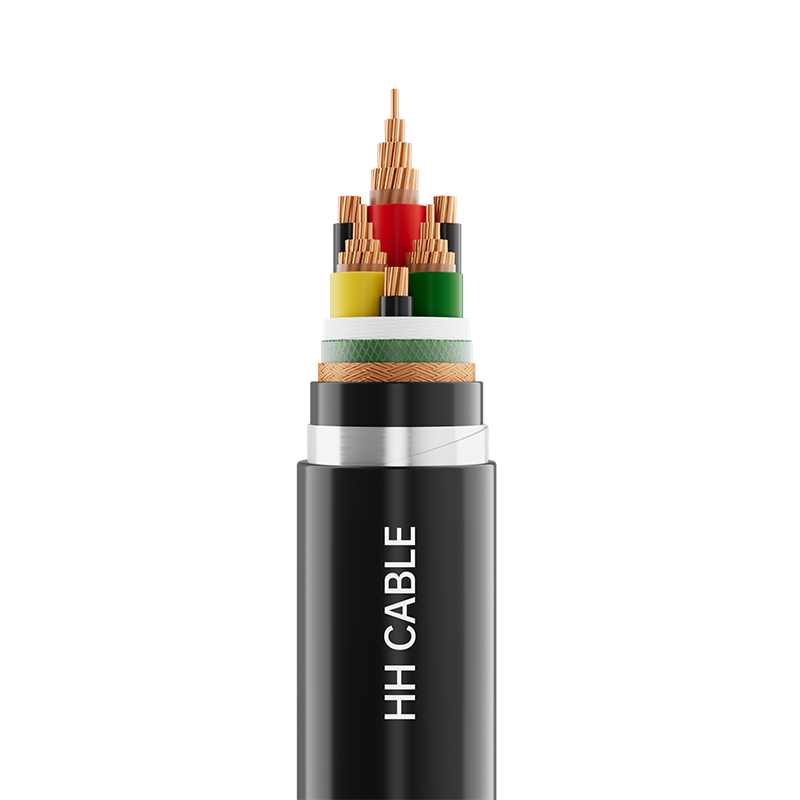

Cáp nguồn có tần số thay đổi điện áp định mức 1kV

Tên sản phẩm: Cáp nguồn biến tần 1kV điện áp định mức

1-Tiêu chuẩn thực hiện

Q/320282DJD009-2025

2-Mẫu sản phẩm

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP, v.v.

3- Cấp điện áp

0,6/1kV

4-Thông số kỹ thuật sản phẩm

Số lượng lõi

Đặc điểm kỹ thuật

Số lượng lõi

Đặc điểm kỹ thuật

Lõi dòng chính

lõi trung tính

Lõi dòng chính

lõi trung tính

3 3

4 mm 2

1(0,75)mm2

3 3

70 mm 2

10 mm 2

6 mm 2

1,5(1)mm2

95 mm 2

16 mm 2

10 mm 2

2,5(1,5)mm2

120 mm 2

25 mm 2

16 mm 2

4(2.5)mm2

150 mm 2

35(25)mm 2

25 mm 2

6(4)mm 2

185 mm 2

35 mm 2

35 mm 2

6 mm 2

240 mm 2

50(35)mm2

50 mm 2

10 mm 2

300 mm 2

50 mm 2

Số lượng lõi

Đặc điểm kỹ thuật

3

1,5 mm 2 ～300 mm 2

5- Mô tả kết cấu cáp

Kết cấu cáp

Mô tả vật liệu

dây dẫn

Dây dẫn đồng nén tròn hoặc không nén, dây dẫn đồng - Loại 1, Loại 2, Loại 5;

Lớp chống cháy (nếu có)

băng mica

cách nhiệt

Chất cách điện bằng polyvinyl clorua, chất cách điện bằng polyetylen liên kết ngang hoặc cao su silicon

điền

Dây điền bằng lưới polypropylen không hút ẩm

Băng quấn cáp

Băng không dệt hoặc polypropylen

Che chắn kim loại

Dây đồng bện hoặc dây đồng quấn lỏng hoặc (băng đồng hoặc băng nhựa đồng hoặc băng nhựa nhôm) quấn

Vỏ bọc bên trong (nếu có)

Băng dập nổi bằng polypropylen hoặc vật liệu vỏ bọc (cao su silicon hoặc polyvinyl clorua hoặc polyetylen hoặc chất chống cháy ít khói không chứa halogen)

Vỏ cách ly (nếu có)

Vật liệu vỏ chống cháy ít khói, polyvinyl clorua hoặc polyetylen hoặc không chứa halogen hoặc cao su silicon

Giáp (nếu có)

Dải thép mạ kẽm hoặc dây thép mạ kẽm hoặc dây thép mạ kẽm bện

Vỏ ngoài

Vật liệu vỏ chống cháy ít khói, polyvinyl clorua hoặc polyetylen hoặc không chứa halogen hoặc cao su silicon

Nhận dạng lõi 6 dây

6.1 Màu cách điện hoặc nhận biết dải màu:

Cáp 3 lõi: vàng, xanh, đỏ hoặc theo yêu cầu của khách hàng;

3 Cáp 3 lõi: 3 lõi chính: vàng, xanh, đỏ hoặc theo yêu cầu của khách hàng, 3 lõi trung tính: vàng xanh hoặc đen hoặc theo yêu cầu của khách hàng.

Lưu ý: Vật liệu cách nhiệt polyetylen liên kết ngang có thể được phân biệt bằng dải màu hoặc màu cách nhiệt.

6.2 Nhận dạng kỹ thuật số cách điện cáp nhiều lõi:

Cáp 3 lõi: 1, 2, 3 hoặc theo yêu cầu của khách hàng;

3 cáp 3 lõi: 3 lõi chính: 1, 2, 3 hoặc theo yêu cầu của khách hàng, 3 lõi trung tính: 0 hoặc theo yêu cầu của khách hàng.

7-Màu vỏ

Màu đen hoặc theo yêu cầu của khách hàng

8-Yêu cầu hiệu suất đặc biệt

Chất chống cháy loại A/B/C, chống cháy, chống mối mọt, chống gặm nhấm, chống tia cực tím, chống dầu, chống mài mòn, chịu nhiệt độ cao, v.v.

9- Đặc điểm ứng dụng cáp

9.1 Nhiệt độ danh định dài hạn lớn nhất cho phép đối với ruột dẫn cáp trong quá trình làm việc bình thường:

Cách nhiệt PVC: 70oC; Cách nhiệt XLPE: 90oC; Cao su silicon cách nhiệt: 180oC.

9.2 Nhiệt độ tối đa cho phép của ruột dẫn cáp trong thời gian ngắn mạch (thời gian không quá 5 giây) là: cách điện polyvinyl clorua: 160°C; cách điện bằng polyetylen liên kết ngang: 250°C; cao su silicone cách nhiệt: 350°C.

9.3 Nhiệt độ lắp đặt cáp không được thấp hơn 0oC

9.4 Bán kính uốn tối thiểu khi lắp đặt cáp:

9.4.1 Cáp đơn lõi không có giáp:

Bán kính uốn tối thiểu của cáp trong quá trình lắp đặt : không nhỏ hơn 20 lần đường kính ngoài của cáp;

Bán kính uốn tối thiểu của cáp sau khi lắp đặt : không nhỏ hơn 15 lần đường kính ngoài của cáp.

9.4.2 Cáp bọc thép một lõi:

Bán kính uốn tối thiểu của cáp trong quá trình lắp đặt : không nhỏ hơn 15 lần đường kính ngoài của cáp;

Bán kính uốn tối thiểu của cáp sau khi lắp đặt : không nhỏ hơn 12 lần đường kính ngoài của cáp.

9.4.3 Cáp không có giáp nhiều lõi:

Bán kính uốn tối thiểu của cáp trong quá trình lắp đặt : không nhỏ hơn 15 lần đường kính ngoài của cáp;

Bán kính uốn tối thiểu của cáp sau khi lắp đặt : không nhỏ hơn 12 lần đường kính ngoài của cáp.

9.4.4 Cáp bọc thép nhiều lõi:

Bán kính uốn tối thiểu của cáp trong quá trình lắp đặt : không nhỏ hơn 12 lần đường kính ngoài của cáp;

Bán kính uốn tối thiểu của cáp sau khi lắp đặt : không nhỏ hơn 10 lần đường kính ngoài của cáp.

Cáp 9.5 được sử dụng rộng rãi trong các hệ thống điện phù hợp với động cơ có tần số thay đổi từ 0,6/1kV trở xuống, giúp truyền tải và điều khiển điện hiệu quả và ổn định. Đặc tính che chắn, chống nhiễu tuyệt vời và khả năng thích ứng với tần số cao của nó đảm bảo hoạt động an toàn và ổn định của động cơ có tần số thay đổi trong môi trường điện từ phức tạp.
