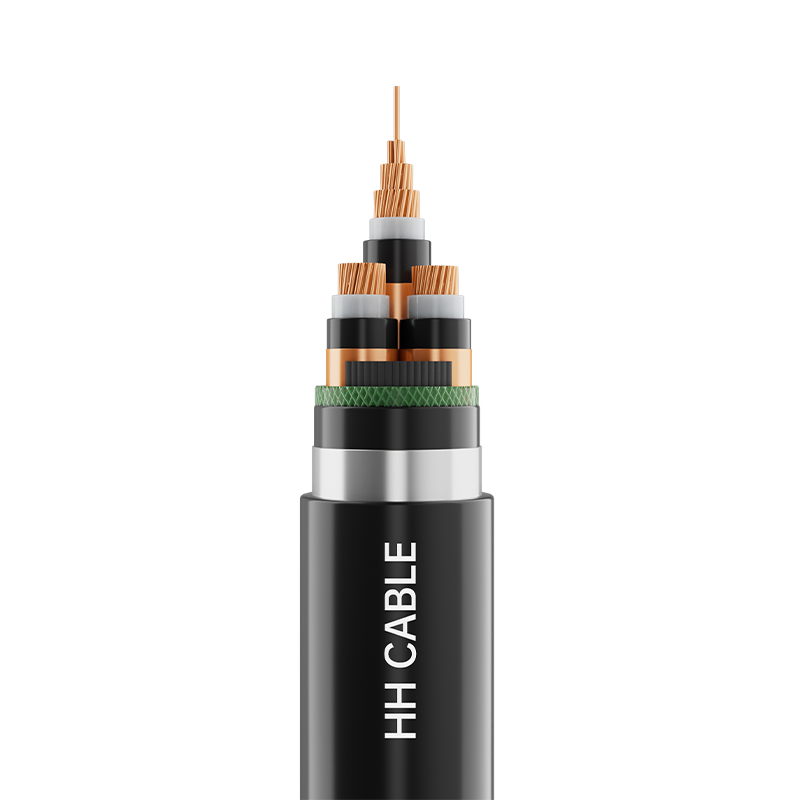

Cáp điện cách điện Polyethylene liên kết ngang 6-35kV

Tên sản phẩm: Cáp điện cách điện polyetylen liên kết ngang 6-35kV

1-Tiêu chuẩn thực hiện

GB/T2706.2～3-2020

2-Mẫu sản phẩm

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72, v.v.

3- Thông số điện áp

Cấp điện áp

Số lượng lõi

Đặc điểm kỹ thuật

dây dẫn đồng

Dây dẫn nhôm hoặc hợp kim nhôm

3,6/6kV

6/6 (10) kV

8,7/10(15) kV

12/20kV

3

25 mm 2 ～630 mm 2

25 mm 2 ～630 mm 2

1

25mm2 ～800mm2

25mm2 ～800mm2

18/20(30)kV

3

35 mm 2 ～630 mm 2

35 mm 2 ～630 mm 2

1

35mm2 ～800mm2

35mm2 ～800mm2

21/35kV

26/35kV

3

50mm2 ～630mm2

50mm2 ～630mm2

1

50mm2 ～800mm2

50mm2 ～800mm2

4- Mô tả kết cấu cáp

Kết cấu cáp

Mô tả vật liệu

dây dẫn

Dây dẫn tròn được nén chặt (đồng hoặc nhôm hoặc hợp kim nhôm)

dây dẫn shielding

Vật liệu bán dẫn liên kết ngang

cách nhiệt

Vật liệu cách nhiệt polyetylen liên kết ngang

cách nhiệt shielding

Vật liệu bán dẫn liên kết ngang

Che chắn kim loại

Quấn băng đồng hoặc quấn dây đồng thưa thớt; Ngoài ra, cáp quang theo dõi nhiệt độ có thể được bổ sung theo nhu cầu

Làm đầy (nếu có)

Dải điền hình quạt bằng polypropylen không hút ẩm hoặc

Dây phụ có lưới bằng Polypropylen không hút ẩm

Băng quấn cáp (nếu có)

Băng không dệt hoặc polypropylen

Vỏ cách ly (nếu có)

Vật liệu vỏ bọc chống cháy ít khói PVC hoặc polyetylen hoặc không chứa halogen

Giáp (nếu có)

Dải thép không gỉ hoặc dải nhôm hoặc dải hợp kim nhôm hoặc dải thép mạ kẽm hoặc dây thép không gỉ hoặc dây nhôm hoặc dây hợp kim nhôm hoặc dây thép mạ kẽm

Vỏ ngoài

Vật liệu vỏ bọc chống cháy ít khói PVC hoặc polyetylen hoặc không chứa halogen

Nhận dạng lõi 5 dây

Cáp một lõi: theo màu tự nhiên của lớp cách điện - màu gốc

Cáp 3 lõi: nhận dạng ruy băng màu vàng, xanh, đỏ hoặc in nhận dạng 1, 2, 3 số màu trắng hoặc theo yêu cầu của khách hàng

6-Màu vỏ

Màu đen hoặc theo yêu cầu của khách hàng

7-Yêu cầu hiệu suất đặc biệt

Loại A/B/C chống cháy, ít khói và không chứa halogen, chống mối mọt, chống gặm nhấm, chống tia cực tím, chống nước, v.v.

8- Đặc điểm ứng dụng cáp

8.1 Nhiệt độ danh định dài hạn lớn nhất được phép đối với ruột dẫn cáp trong quá trình hoạt động bình thường là 90°C.

8.2 Trong thời gian ngắn mạch (thời gian không quá 5 giây), nhiệt độ tối đa cho phép của ruột dẫn cáp là 250°C.

8.3 Nhiệt độ lắp đặt cáp không được thấp hơn 0oC

8.4 Bán kính uốn tối thiểu khi lắp đặt cáp

8.4.1 Cáp đơn lõi không có giáp:

Bán kính uốn tối thiểu của cáp trong quá trình lắp đặt : không nhỏ hơn 20 lần đường kính ngoài của cáp;

Bán kính uốn tối thiểu của cáp sau khi lắp đặt : không nhỏ hơn 15 lần đường kính ngoài của cáp.

8.4.2 Cáp bọc thép một lõi:

Bán kính uốn tối thiểu của cáp trong quá trình lắp đặt : không nhỏ hơn 15 lần đường kính ngoài của cáp;

Bán kính uốn tối thiểu của cáp sau khi lắp đặt : không nhỏ hơn 12 lần đường kính ngoài của cáp.

8.4.3 Cáp ba lõi không có giáp:

Bán kính uốn tối thiểu của cáp trong quá trình lắp đặt : không nhỏ hơn 15 lần đường kính ngoài của cáp;

Bán kính uốn tối thiểu của cáp sau khi lắp đặt : không nhỏ hơn 12 lần đường kính ngoài của cáp.

8.4.3 Cáp bọc thép ba lõi:

Bán kính uốn tối thiểu của cáp trong quá trình lắp đặt : không nhỏ hơn 12 lần đường kính ngoài của cáp;

Bán kính uốn tối thiểu của cáp sau khi lắp đặt : không nhỏ hơn 10 lần đường kính ngoài của cáp.

Cáp 8.5 được sử dụng rộng rãi trong các hệ thống truyền tải và phân phối điện, bao gồm mạng phân phối điện đô thị và nguồn điện công nghiệp. Cáp thích hợp lắp đặt cố định cả trong nhà và ngoài trời, có thể chôn trực tiếp trong đường ống, máng cáp, ống dẫn và mương cáp. Cáp bọc thép băng kim loại có thể chịu được lực cơ học nhưng lực căng không đáng kể; cáp bọc thép có thể chịu được lực cơ học và sức căng đáng kể; cáp không được bọc thép không thể chịu được sức căng hoặc lực nén.
