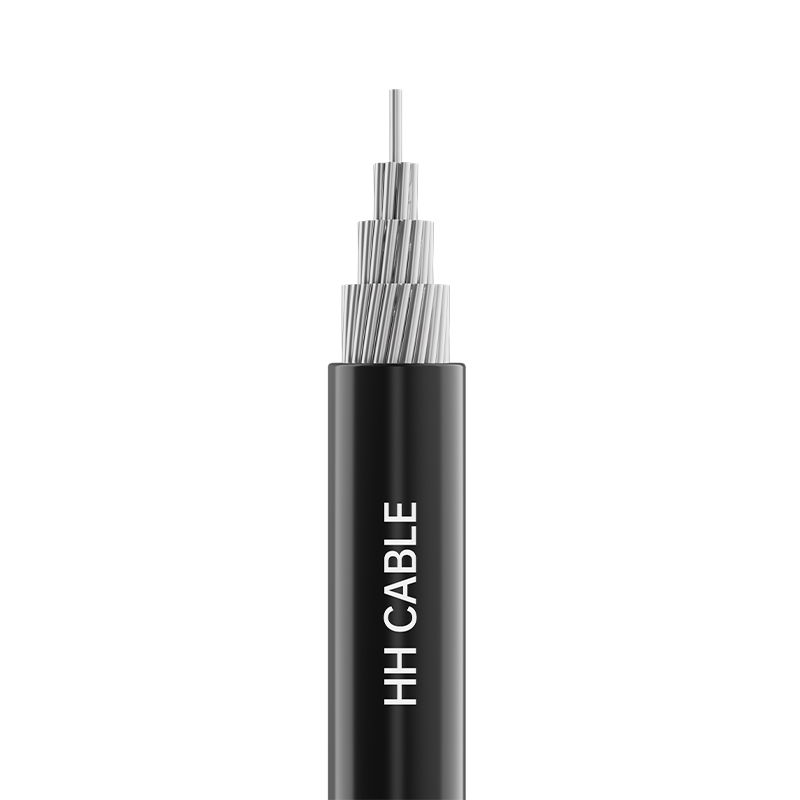

Cáp cách điện trên không 1kV
Trang chủ / Sản phẩm / Cáp truyền tải và biến đổi lưới điện / Cáp cách điện trên không 1kV
  • Cáp cách điện trên không 1kV
  • Cáp cách điện trên không 1kV
Công ty TNHH Cáp Vô Tích Henghui

Cáp cách điện trên không 1kV

Liên hệ với chúng tôi
TRƯỚCV：Cáp điện cách điện Polyethylene liên kết ngang 6-35kV TIẾP THEO：Cáp điện cách điện PVC 1,8-3kV trở xuống
  • Chi tiết sản phẩm
  • Câu hỏi thường gặp

Tên sản phẩm: Cáp cách điện trên không 1kV

1-Tiêu chuẩn thực hiện

GB/T12527-2008

2-Mẫu sản phẩm

JKLV, JKLY, JKLYJ, JKLHY, JKLHYJ, JKYJ, JKTRYJ, v.v.

3- Cấp điện áp

1kV

4-Thông số kỹ thuật sản phẩm

Số lượng lõi

Đặc điểm kỹ thuật

dây dẫn đồng

Dây dẫn nhôm hoặc hợp kim nhôm

1

10mm2 ～240mm2

10mm2 ～400mm2

2, 4

10 mm 2 ～120 mm 2

10 mm 2 ～120 mm 2

3 K a

——

10 mm 2 ～120 mm 2

Lưu ý: Lõi phụ k là lõi trung tính, có khả năng chịu lực. Tùy theo yêu cầu của dự án, hãy chọn bất kỳ mặt cắt nào để ghép với lõi chính. (A) đại diện cho dây bện chịu tải bằng thép và (B) đại diện cho dây bện chịu tải bằng hợp kim nhôm.

5- Mô tả kết cấu cáp

Kết cấu cáp

Mô tả vật liệu

dây dẫn

Dây dẫn tròn được nén chặt (đồng hoặc nhôm hoặc hợp kim nhôm)

cách nhiệt

Vật liệu cách nhiệt chịu thời tiết bằng polyvinyl clorua hoặc polyetylen hoặc polyetylen liên kết ngang

6-Nhận dạng cách điện

cách nhiệt coloring identification:

Màu cách nhiệt là màu đen. Trình tự pha cách điện của cáp có hai lõi trở lên được xác định bằng các gờ, tức là pha A có một gờ, pha B có hai gờ, pha C có ba gờ, v.v. hoặc theo yêu cầu của khách hàng.

7-Yêu cầu hiệu suất đặc biệt

Chống chịu thời tiết, chống tia cực tím, v.v.

8- Đặc điểm ứng dụng cáp

9.1 Nhiệt độ danh định dài hạn lớn nhất cho phép đối với ruột dẫn cáp trong quá trình làm việc bình thường:

Polyvinyl clorua, polyetylen: 70oC; Polyetylen liên kết ngang: 90oC.

9.3 Nhiệt độ lắp đặt cáp không được thấp hơn -20oC

9.4 Bán kính uốn tối thiểu khi lắp đặt cáp:

Bán kính uốn tối thiểu của cáp có đường kính ngoài nhỏ hơn 20 mm: không nhỏ hơn 4 lần đường kính ngoài của cáp;

Bán kính uốn tối thiểu của cáp có đường kính ngoài lớn hơn hoặc bằng 20 mm: không nhỏ hơn 6 lần đường kính ngoài của cáp.

9.5 Cáp cách điện trên không 1kV được sử dụng rộng rãi trong xây dựng lưới điện đô thị và nông thôn, đóng vai trò là đường dây cố định truyền tải điện từ nhà máy điện đến nhiều đối tượng sử dụng hoặc từ trạm biến áp đến hộp phân phối hoặc thiết bị đầu cuối người dùng. Do tổn thất truyền tải thấp nên chúng có thể giảm lãng phí năng lượng một cách hiệu quả và thường được sử dụng để truyền tải điện đường dài.

Sản phẩm nổi bật
Giải pháp cáp toàn diện
Cách chọn sản phẩm cáp
Đối với dây và cáp, hãy chọn Henghui – nhiều năm kinh nghiệm.
Nhận báo giá
Tin nhắn phản hồi
Về chúng tôi

Công ty TNHH Cáp Vô Tích Henghui

Là Nhà sản xuất chuyên nghiên cứu,

Phát triển, sản xuất và kinh doanh dây và cáp điện.

Công ty chủ yếu sản xuất dây cáp điện có cấp điện áp từ 110kV trở xuống, bao gồm cả dây cáp cao thế và hạ thế. cáp chéo, cáp điện cách điện bằng nhựa, cáp điều khiển, cáp treo cách điện, khai thác mỏ các loại cáp, cáp máy tính, cáp hợp kim nhôm cũng như các loại cáp đặc biệt khác.

Trong những năm qua, Henghui Cable đã tạo được danh tiếng vững chắc trong số các khách hàng của mình. Chúng tôi cam kết cung cấp các sản phẩm đáng tin cậy, giá cả cạnh tranh và dịch vụ toàn diện để đáp ứng nhu cầu của chúng tôi người dùng. Chúng tôi chân thành chào đón cả khách hàng mới và khách hàng hiện tại hợp tác với chúng tôi.

  • 0m2

    Khu nhà xưởng

  • 0+

    Nhân viên kỹ thuật

  • 0+

    Thiết bị chuyên nghiệp

Đọc thêm
Công ty TNHH Cáp Vô Tích Henghui
CÔNG TY TNHH CÁP WUXI HENGHUI
Giấy chứng nhận danh dự
  • Chứng chỉ hệ thống quản lý chất lượng
  • Chứng chỉ hệ thống quản lý chất lượng
  • Chứng chỉ hệ thống quản lý môi trường
  • Chứng chỉ hệ thống quản lý môi trường
  • Chứng chỉ hệ thống quản lý an toàn và sức khỏe nghề nghiệp
  • Chứng chỉ hệ thống quản lý an toàn và sức khỏe nghề nghiệp
Tin tức là gì
Thông tin chi tiết và cập nhật về ngành
Xem tất cả tin tức

Ưu điểm của cáp bó trên không (ABC)

Cáp đi kèm trên không (ABC) được áp dụng rộng rãi trong các hệ thống phân phối trên không điện áp thấp hiện đại do thiết kế nhỏ gọn và nâng cao độ an toàn. Bằng cách kết hợp nhiều dây dẫn có lớp cách điện thành một bó duy nhất, ABC giảm thiểu các sự cố về điện do tiếp xúc với cây cối, động vật hoặc sự can thiệp của con người. Cáp cách điện trên không 1kV được sử dụng trong ABC cung cấp khả năng cách điện chắc chắn, đảm bảo hiệu suất đáng tin cậy ngay cả trong điều kiện ngoài trời khắc nghiệt. Cá nhân tôi khuyên dùng các giải pháp cáp đi kèm trên không của Henghui Cable cho cả mạng lưới phân phối ở thành thị và nông thôn do độ bền và dễ lắp đặt của chúng.

Những cân nhắc về thiết kế cho cáp cách điện trên không 1kV

Thiết kế của Cáp cách điện 1kV trên không tập trung vào độ tin cậy điện, độ bền cơ học và khả năng chống chịu môi trường. Các tính năng thiết kế chính bao gồm:

  • Chất cách điện bằng polyetylen liên kết ngang (XLPE) hoặc PVC để chịu được sự tiếp xúc với tia cực tím và sự thay đổi nhiệt độ.
  • Vật liệu dây dẫn linh hoạt, chẳng hạn như nhôm hoặc đồng, để giảm độ võng và hỗ trợ lực căng trên các nhịp dài.
  • Vỏ bọc chịu được thời tiết để chống lại độ ẩm, ô nhiễm và các yếu tố ăn mòn.

Đối với chúng tôi cáp đi kèm trên không (ABC), tôi đảm bảo rằng mỗi dây dẫn đều đáp ứng các tiêu chuẩn nghiêm ngặt về cơ và nhiệt để duy trì độ dẫn điện tối ưu và hiệu suất lâu dài.

Lợi ích an toàn của cáp bó trên không (ABC)

Một trong những lợi thế quan trọng nhất của ABC là nâng cao tính an toàn cho cả nhân viên và công chúng. Không giống như đường dây trần dẫn điện truyền thống, ABC giảm nguy cơ điện giật và đoản mạch do tiếp xúc bên ngoài. Các lợi ích bổ sung bao gồm:

  • Giảm thiểu rủi ro mất điện do tiếp xúc với cây cối, chim chóc hoặc các chướng ngại vật khác.
  • Yêu cầu bảo trì thấp hơn so với đường dây trên không thông thường.
  • Cải thiện độ tin cậy của hệ thống trong điều kiện thời tiết bất lợi như mưa, gió hoặc tích tụ băng.

Tôi nhấn mạnh việc sử dụng ABC ở những khu vực đông dân cư để tăng cường an toàn và giảm chi phí vận hành.

Thực hành tốt nhất về cài đặt và bảo trì

Việc lắp đặt và bảo trì đúng cách là rất quan trọng đối với hiệu suất của cáp cách điện trên không 1kV và cáp bó trên không. Các phương pháp được đề xuất bao gồm:

  • Duy trì khoảng cách dây dẫn chính xác và độ căng bó để ngăn ngừa căng thẳng cơ học.
  • Sử dụng phần cứng và kẹp thích hợp để cố định ABC khỏi gió và rung.
  • Kiểm tra định kỳ xem có hư hỏng cách điện, hao mòn cơ học hoặc dấu hiệu ăn mòn hay không.
  • Giảm thiểu các khúc cua sắc nét và tránh siết quá chặt trong quá trình lắp đặt để bảo toàn tính toàn vẹn của lớp cách nhiệt.

Tại Henghui Cable, tôi cung cấp hướng dẫn để đảm bảo rằng việc lắp đặt cáp đi kèm trên không đáp ứng cả tiêu chuẩn an toàn và tuổi thọ hoạt động.

Tổng quan so sánh các loại cáp treo

Bảng sau so sánh ABC với cáp cách điện trên không 1kV truyền thống:

Loại cáp cách nhiệt Cấu hình An toàn Ứng dụng
Cáp đi kèm trên không (ABC) PVC/XLPE Đi kèm nhiều dây dẫn Cao, cách nhiệt và nhỏ gọn Phân bổ chi phí chung ở thành thị và nông thôn
Cáp cách điện trên không 1kV XLPE / PVC Dây dẫn đơn Trung bình, có nguy cơ về môi trường Đường dây truyền thống

Những cân nhắc về môi trường và vận hành

Cáp bó trên không (ABC) được thiết kế để hoạt động hiệu quả trong các điều kiện môi trường khác nhau. Cấu trúc nhỏ gọn của nó làm giảm ô nhiễm thị giác và có khả năng chống ăn mòn, bức xạ tia cực tím và độ ẩm. Cáp cách điện trên không 1kV ở cấu hình ABC đảm bảo tổn thất năng lượng tối thiểu và giảm tần suất bảo trì. Tôi khuyên bạn nên triển khai hệ thống ABC ở những khu vực thường có bão hoặc tán lá rậm rạp để cải thiện độ tin cậy của mạng và giảm chi phí vận hành.

Kết luận

Cáp bó trên không (ABC) và cáp cách điện trên không 1kV cung cấp giải pháp đáng tin cậy, an toàn và hiệu quả cho mạng phân phối trên không hiện đại. Bằng cách sử dụng ABC, bạn được hưởng lợi từ việc cải thiện độ an toàn, giảm bảo trì và nâng cao hiệu suất điện. Tại Henghui Cable, tôi đảm bảo rằng mọi bó cáp trên không đều đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt để hỗ trợ cơ sở hạ tầng điện an toàn và lâu dài.
