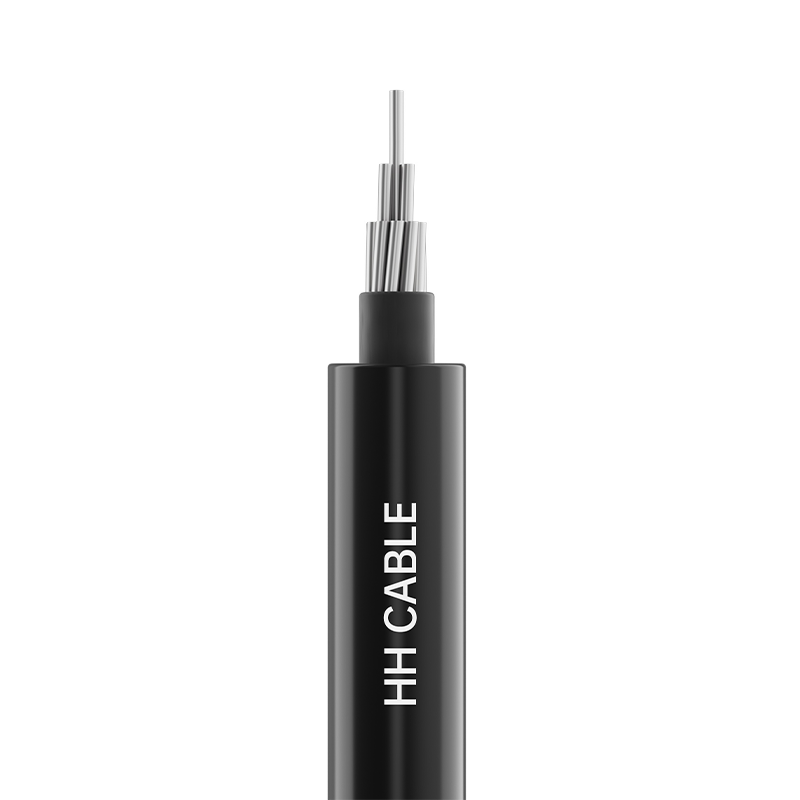

Cáp cách điện 10kV trên cao

Tên sản phẩm: Cáp cách điện 10kV trên không

1-Tiêu chuẩn thực hiện

GB/T14049-2008

2-Mẫu sản phẩm

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ, v.v.

3- Cấp điện áp

10kV

4-Thông số kỹ thuật sản phẩm

Số lượng lõi

Đặc điểm kỹ thuật

dây dẫn đồng

Dây dẫn nhôm hoặc hợp kim nhôm

1

10mm2 ～400mm2

10mm2 ～400mm2

3

25 mm 2 ～400 mm 2

25 mm 2 ～400 mm 2

3 K (A) hoặc 3 K (B)

25 mm 2 ～400 mm 2

K 25 mm 2 ～120 mm 2

25 mm 2 ～400 mm 2

K 25 mm 2 ～120 mm 2

Lưu ý 1: K là dây bện chịu lực. Theo yêu cầu kỹ thuật kỹ thuật, mặt cắt quy định trong bảng có thể được chọn để phù hợp với mặt cắt dây dẫn tương ứng.

Khi nhịp tháp lớn hơn và cần thêm cáp chịu lực thì loại cáp chịu lực đó không được đưa vào kết cấu cáp

Lưu ý 2: (A) biểu thị dây bện chịu lực bằng thép và (B) biểu thị dây bện chịu lực bằng hợp kim nhôm.

5- Mô tả kết cấu cáp

Kết cấu cáp

Mô tả vật liệu

dây dẫn

Dây dẫn tròn được nén chặt (đồng hoặc nhôm hoặc hợp kim nhôm)

dây dẫn shield (if any)

Vật liệu bán dẫn có liên kết ngang hoặc không liên kết ngang

cách nhiệt

Vật liệu cách nhiệt chịu được thời tiết bằng polyetylen mật độ cao hoặc polyetylen liên kết ngang

cách nhiệt shield (if any)

Vật liệu bán dẫn có thể tháo rời được liên kết ngang

6-Nhận dạng cách điện

cách nhiệt coloring identification:

Màu cách nhiệt là màu đen hoặc tự nhiên. Trình tự pha của cách điện cáp ba lõi được xác định bằng các đường gờ, tức là pha A có một đường gờ, pha B có hai đường gờ, pha C có ba đường gờ, v.v. hoặc theo yêu cầu của khách hàng. Lõi trung tính được đánh dấu bằng phương pháp đánh dấu khác với phương pháp trên.

7-Yêu cầu hiệu suất đặc biệt

Chống chịu thời tiết, chống tia cực tím, v.v.

8- Đặc điểm ứng dụng cáp

8.1 Nhiệt độ danh định dài hạn lớn nhất cho phép đối với ruột dẫn cáp trong quá trình làm việc bình thường:

Polyetylen mật độ cao: 75°C; Polyetylen liên kết ngang: 90°C.

8.2 Nhiệt độ tối đa cho phép của ruột dẫn cáp trong thời gian ngắn mạch (thời gian không quá 5 giây) là: cách điện bằng polyetylen mật độ cao: 150°C; cách nhiệt polyetylen liên kết ngang: 250°C.

8.3 Nhiệt độ lắp đặt cáp không được thấp hơn -20oC

8.4 Bán kính uốn tối thiểu khi lắp đặt cáp:

Cáp một lõi: không nhỏ hơn 20 lần đường kính ngoài của cáp;

Cáp nhiều lõi: không nhỏ hơn 15 lần đường kính ngoài của cáp.

Cáp cách điện trên không 8.510kV được sử dụng rộng rãi trong xây dựng và nâng cấp lưới điện đô thị và nông thôn để thay thế dây dẫn trần truyền thống, giảm nguy cơ bị điện giật, nâng cao độ an toàn, đáp ứng nhu cầu làm đẹp đô thị, tránh tác động của dây dẫn trần đến cảnh quan và đạt được hiệu ứng "lưới điện vô hình".

8.5.1 Khi lắp đặt cáp nhẹ và cáp cách điện mỏng trên cao, cần duy trì khoảng cách nhất định với cây cối. Khi cáp đang hoạt động, chỉ cho phép tiếp xúc ngắn hạn giữa cáp và cây.

8.5.2 Khi lắp đặt cáp cách điện tự nhiên trên cao cần giữ khoảng cách nhất định với cây cối. Khi cáp đang hoạt động, được phép tiếp xúc thường xuyên giữa cáp và cây cối.

8.5.3 Các cáp cách điện trên không 10kV còn lại phải được lắp đặt cố định trên cao. Phải duy trì một khoảng cách nhất định với cây cối trong quá trình lắp đặt. Được phép tiếp xúc thường xuyên giữa cáp và cây trong quá trình vận hành. Ngoài ra, cáp cách điện trên không lõi đồng mềm sẽ được sử dụng làm dây dẫn xuống máy biến áp.
