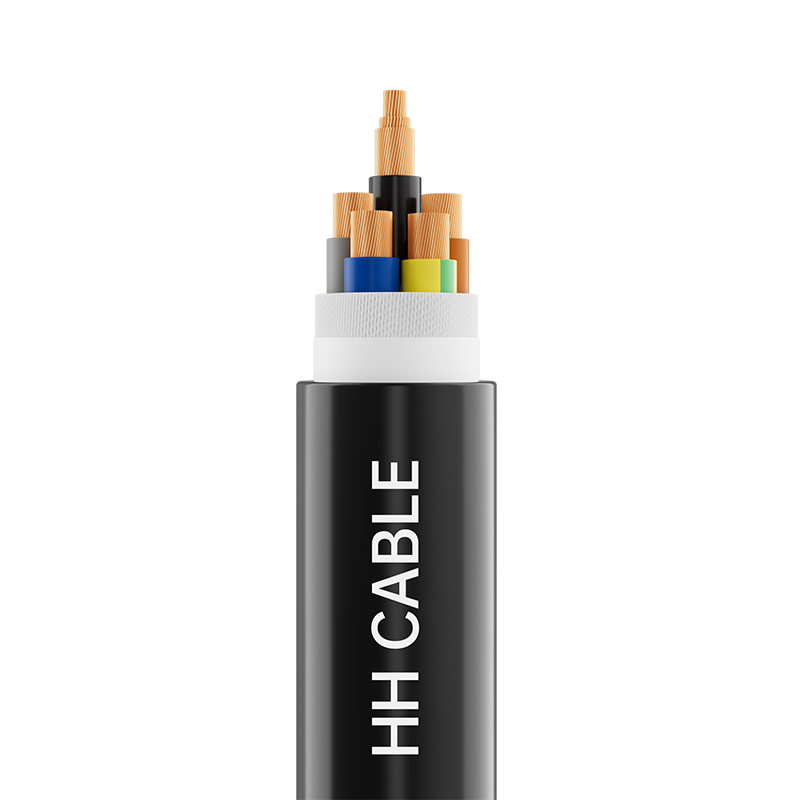

Dây và cáp thân thiện với môi trường dùng cho hệ thống dây cố định từ 450-750V trở xuống

Tên sản phẩm: Dây và cáp thân thiện với môi trường dùng để đi dây cố định từ 450-750V trở xuống

1-Tiêu chuẩn thực hiện

Q/320282DJD006-2021

2-Mẫu sản phẩm

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS, v.v.

3- Cấp điện áp

450/750V, 300/500V, 300/300V

4-Danh mục đặc điểm kỹ thuật

Cấp điện áp

người mẫu

Đặc điểm kỹ thuật

450/750V

WDZ-BYJ, WDZ-BY, v.v.

1,5 mm 2 ～400 mm 2

WDZ-BYJR, WDZ-BYR, v.v.

1,5 mm 2 ～240 mm 2

WDZ-RYJ, WDZ-RY, v.v.

1,5 mm 2 ～240 mm 2

300/500V

WDZ-BYJ, WDZ-BY, v.v.

0,5 mm 2 ～ 1,0 mm 2

WDZ-RY, WDZ-RY, v.v.

0,5 mm 2 ～ 1,0 mm 2

300/500V

WDZ-BYJYJ, WDZ-BYJY, v.v.

0,75 mm2～10 mm2

Cấp điện áp

người mẫu

Số lượng lõi

Đặc điểm kỹ thuật

300/500V

WDZ-RYJYJB, WDZ-RYYB, v.v.

2

0,75 mm 2 ～ 1,0 mm 2

300/500V

WDZ-RYJYJ, WDZ-RYJY, v.v.

2-5

0,75 mm 2 ～ 2,5 mm 2

300/300V

WDZ-RYJSP, WDZ-RYSP, v.v.

2

0,5 mm 2 ～ 6 mm 2

300/300V

WDZ-RYJS, WDZ-RYS, v.v.

2

0,5 mm 2 ～ 6 mm 2

5- Mô tả kết cấu cáp

Kết cấu cáp

Mô tả vật liệu

dây dẫn

Dây dẫn bằng đồng đặc loại 1 hoặc dây dẫn bằng đồng tròn loại 2 hoặc dây dẫn bằng đồng mềm loại 5

Lớp chịu lửa (nếu có)

băng mica

cách nhiệt

Vật liệu cách nhiệt polyolefin hoặc polyolefin liên kết ngang hoặc polyolefin liên kết ngang

Làm đầy (nếu có)

Dây điền bằng lưới polypropylen không hút ẩm

Băng quấn cáp (nếu có)

Băng halogen không khói thấp hoặc băng sợi thủy tinh hoặc băng polyester

Tấm chắn kim loại (nếu có)

Bện dây đồng

Vỏ ngoài (nếu có)

Vật liệu vỏ bọc polyolefin hoặc polyolefin liên kết ngang

Nhận dạng lõi 6 dây

6.1 Nhận dạng màu cách điện:

6.1.1 Khi sử dụng cách điện màu để nhận biết lõi dây cách điện thì mỗi lõi dây cách điện chỉ được phép sử dụng một màu, trừ màu kết hợp xanh/vàng.

6.1.2 Màu lõi cách điện của cáp nhiều lõi không được có màu xanh lá cây và màu vàng, không phải là màu kết hợp.

6.1.2 Đối với lõi dây cách điện màu xanh lá cây/vàng, một màu phải bao phủ ít nhất 30% và không quá 70% bề mặt của lõi dây cách điện, màu còn lại phủ phần còn lại và nhất quán xuyên suốt.

6.1.4 Các Phổ màu ưu tiên để tô màu cách điện của cáp có năm lõi trở xuống như sau:

1 lõi và 2 lõi: không ưu tiên phổ màu;

3 lõi: xanh/vàng, xanh dương, nâu hoặc nâu, đen, xám;

4 lõi: xanh/vàng, nâu, đen, xám hoặc xanh, nâu, đen, xám;

5 lõi: xanh/vàng, xanh dương, nâu, đen, xám hoặc xanh lam, nâu, đen, xám, đen.

6.1.5 Khi có yêu cầu đặc biệt về sắc ký, các bên cung cầu có thể thỏa thuận, xác định theo yêu cầu của khách hàng.

6.2 Nhận dạng kỹ thuật số cách điện:

6.2.1 Lõi cách điện của cáp có nhiều hơn hai lõi cũng có thể được nhận biết bằng số. Lớp cách nhiệt phải cùng màu và được sắp xếp theo thứ tự tự nhiên từ lớp trong đến lớp ngoài bắt đầu từ lõi cách điện số 1 (nên in số màu trắng trên lớp cách nhiệt màu đen), ngoại trừ lõi cách nhiệt màu xanh/vàng (nếu có).

6.2.2 Khi biển hiệu chỉ có một số thì phải thêm một đường ngang phía dưới số đó. Khi dấu hiệu bao gồm hai số, chúng phải được sắp xếp theo chiều dọc và thêm một đường ngang dưới số sau. Khoảng di giữa hai nhóm số liền kề không được lớn hơn 50mm. Việc sắp xếp các dấu hiệu nhận dạng kỹ thuật số được thể hiện trong hình dưới đây:

7-Màu vỏ

Màu đen hoặc theo yêu cầu của khách hàng

8-Yêu cầu hiệu suất đặc biệt

Chất chống cháy cấp A/B/C, chống cháy, chống mối mọt, chống gặm nhấm, chống tia cực tím, chịu nhiệt độ thấp, chống dầu khoáng, v.v.

9- Đặc điểm ứng dụng cáp

9.1 Nhiệt độ danh định dài hạn lớn nhất cho phép đối với ruột dẫn cáp trong quá trình làm việc bình thường là: cách điện bằng polyolefin: 70°C; cách điện bằng polyetylen liên kết ngang hoặc cách điện bằng polyolefin liên kết ngang: 90°C.

9.2 Nhiệt độ tối đa cho phép của ruột dẫn cáp trong thời gian ngắn mạch (thời gian không quá 5 giây) là: polyolefin: 160°C; cách điện polyetylen liên kết ngang hoặc cách điện polyolefin liên kết ngang: 250°C.

9.3 Nhiệt độ lắp đặt cáp không được thấp hơn 0oC

9.4 Bán kính uốn tối thiểu khi lắp đặt cáp:

Bán kính uốn tối thiểu của cáp có đường kính ngoài nhỏ hơn 25 mm: không nhỏ hơn 4 lần đường kính ngoài của cáp;

Bán kính uốn tối thiểu của cáp có đường kính ngoài lớn hơn hoặc bằng 25 mm: không nhỏ hơn 6 lần đường kính ngoài của cáp.

9.5 Tiêu chuẩn này quy định dây và cáp thân thiện với môi trường để đi dây có điện áp tối đa 450/750V. Chúng được sử dụng rộng rãi trong các khu vực có yêu cầu cao về an toàn và môi trường, như vận chuyển đường sắt, sân bay, tòa nhà cao tầng, trung tâm mua sắm và bệnh viện, để chiếu sáng điện và hệ thống dây điện bên trong, thiết bị điện, thiết bị điện, dụng cụ và đồng hồ đo, thiết bị điều khiển, thiết bị điện tử và thiết bị tự động. Các phương pháp lắp đặt bao gồm nối dây cố định, lắp đặt trong nhà hoặc ngoài trời hoặc nhúng vào ống dẫn hoặc các hệ thống khép kín tương tự.
