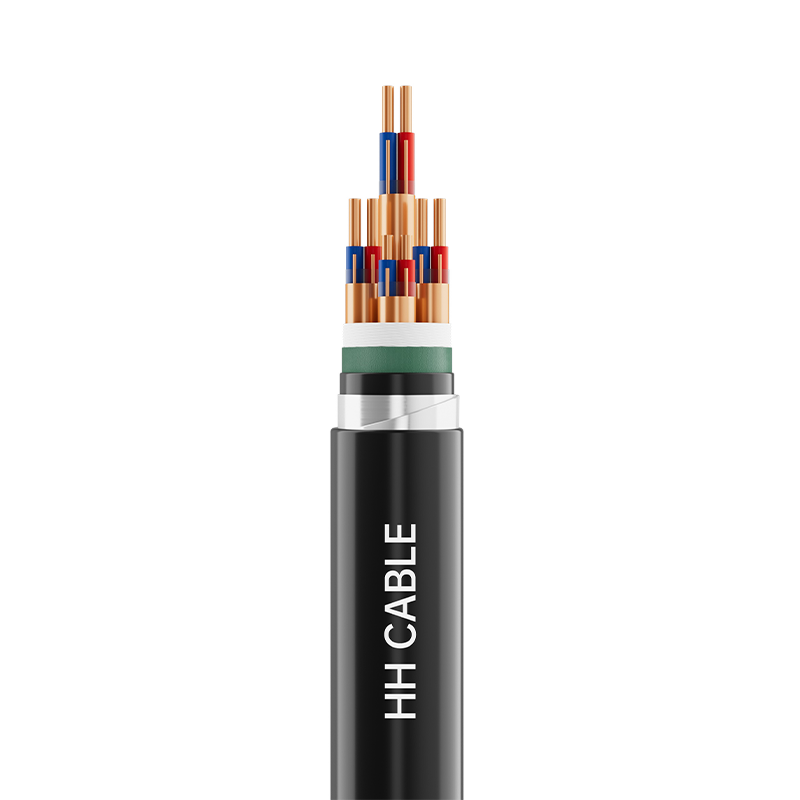

Cáp máy tính và dụng cụ 300-500V

Tên sản phẩm: Cáp máy tính và dụng cụ 300-500V

1-Tiêu chuẩn thực hiện

TICW 6-2009, BS5308

2-Mẫu sản phẩm

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23, v.v.

3- Cấp điện áp

300/500V

4-Thông số kỹ thuật sản phẩm

lưới

người mẫu

Mặt cắt danh nghĩa của dây dẫn mm2

Cấu trúc thành phần cáp

Nhóm ngõ

Nhóm ba dòng

Nhóm bốn dây

Cách nhiệt bằng polyetylen, cách nhiệt bằng polyvinyl clorua, cách nhiệt bằng polyetylen liên kết ngang, cách nhiệt bằng polyolefin ít khói không chứa halogen

0,5, 0,75, 1,0, 1,5, 2,5

1～50

1～24

1～10

Cao su silicone cách nhiệt

0,5, 0,75, 1,0, 1,5, 2,5

1～50

1～24

1～10

Chất cách điện bằng nhựa huỳnh quang

0,5, 0,75, 1,0

1～19

1～10

—

1,5, 2,5

1～10

1～10

—

5- Mô tả kết cấu cáp

Kết cấu cáp

Mô tả vật liệu

dây dẫn

Dây dẫn bằng đồng đặc loại 1 hoặc dây dẫn bằng đồng tròn loại 2 hoặc dây dẫn bằng đồng mềm loại 5

Lớp chống cháy (nếu có)

băng mica

cách nhiệt

Polyvinyl clorua hoặc polyetylen hoặc polyetylen liên kết ngang hoặc polyolefin ít khói không chứa halogen

Băng xoắn đôi, nhóm hoặc xoắn ngôi sao (nếu có)

Băng polyester hoặc vải không dệt

Che chắn cá nhân (nếu có)

Dây bện dây đồng hoặc (băng đồng hoặc băng nhựa đồng hoặc băng nhựa nhôm) bọc hoặc bọc băng nhựa nhôm và tấm chắn tổng hợp bện dây đồng

điền

Dây phụ có lưới bằng Polypropylen không hút ẩm

Băng quấn cáp

Vải không dệt hoặc băng polyester

Che chắn tổng thể (nếu có)

Dây bện hoặc (băng đồng hoặc băng nhựa đồng hoặc băng nhựa nhôm) bọc hoặc bọc băng nhựa nhôm và tấm chắn bằng composite bện dây đồng

Vỏ bọc bên trong hoặc ống cách ly (nếu có)

Hợp chất vỏ bọc Polyolefin ít khói không chứa halogen (PVC), Polyethylene (PE) hoặc Polyolefin

Giáp (nếu có)

Dải thép mạ kẽm hoặc dây thép mạ kẽm

Vỏ ngoài

Polyvinyl clorua hoặc polyetylen hoặc polyolefin ít khói không chứa halogen

Nhận dạng lõi 6 dây

Các thành phần cáp được xác định bằng màu cách điện và các màu khác nhau được sử dụng để phân biệt các sợi trong các cặp (nhóm). Phổ màu, dải màu hoặc số khác nhau có thể được sử dụng để phân biệt và xác định các nhóm dây hoặc theo yêu cầu của khách hàng.

7-Màu vỏ

Màu đen hoặc theo yêu cầu của khách hàng

8-Yêu cầu hiệu suất đặc biệt

Loại A/B/C chống cháy, chống cháy, ít khói và không chứa halogen, chống mối mọt, chống gặm nhấm, chống tia cực tím, chống dầu khoáng, v.v.

9- Đặc điểm ứng dụng cáp

9.1 Nhiệt độ danh định dài hạn lớn nhất cho phép đối với ruột dẫn cáp trong quá trình làm việc bình thường:

Cách nhiệt PVC, cách nhiệt polyethylene, cách nhiệt polyolefin không khói halogen thấp: 70°C; cách điện polyetylen liên kết ngang: 90°C.

9.2 Nhiệt độ lắp đặt cáp không được thấp hơn 0oC

9.3 Bán kính uốn tối thiểu khi lắp đặt cáp:

Đối với cáp không có áo giáp hoặc cáp mềm có vỏ bọc bằng dây đồng: bán kính uốn không nhỏ hơn 6 lần đường kính ngoài của cáp;

Cáp có tấm chắn bằng băng đồng hoặc tấm chắn bằng băng nhựa đồng hoặc tấm chắn bằng băng nhôm-nhựa hoặc áo giáp bằng băng thép hoặc áo giáp bằng dây thép:

Bán kính uốn không được nhỏ hơn 12 lần đường kính ngoài của cáp.

9.4 Cáp này được sử dụng rộng rãi trong các hệ thống điều khiển và thiết bị tự động hóa công nghiệp (ICS), hệ thống điều khiển phân tán (DCS) và bộ điều khiển logic khả trình (PLC) với điện áp định mức 300/500V. Là đường kết nối giữa máy tính điện tử, thiết bị tự động hóa công nghiệp, cảm biến và bộ truyền động, nó cho phép điều khiển tự động các hệ thống tín hiệu tương tự và kỹ thuật số như phát hiện, điều khiển, cảnh báo và khóa liên động, đồng thời truyền tín hiệu tương tự và kỹ thuật số như phát hiện, điều khiển, khóa liên động và báo động cho các biến quy trình trong thiết bị sản xuất. Nó có khả năng chống nhiễu từ trường, nhiễu tĩnh điện tuyệt vời và có khả năng chống lại sự phá hủy của côn trùng và chim. Nó có thể được lắp đặt trong nhà, ngoài trời, chôn trực tiếp hoặc trong ống dẫn cáp và rãnh.
