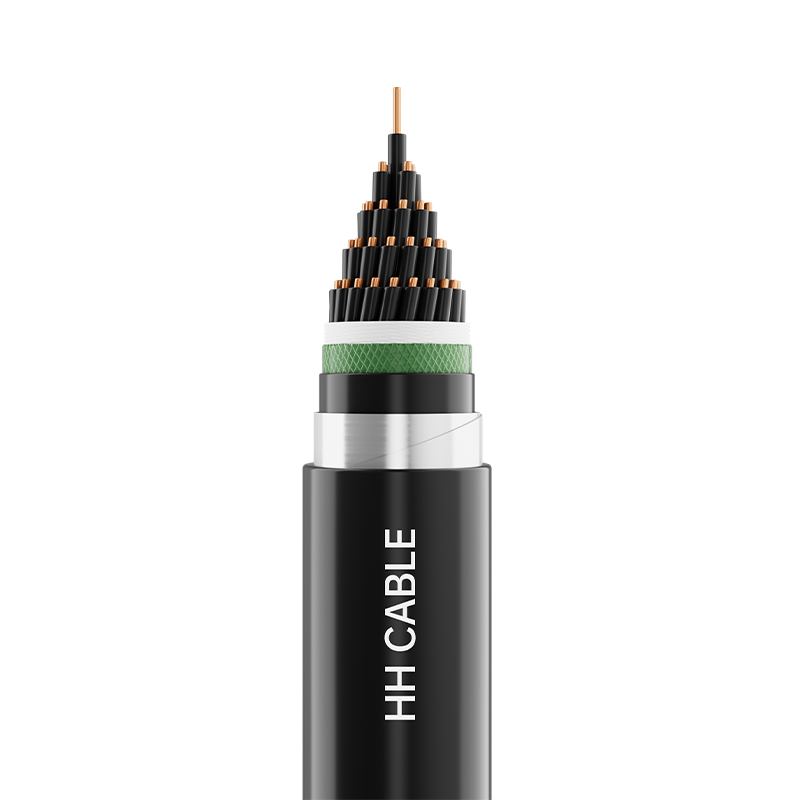

Tên sản phẩm: Cáp điều khiển cách điện PVC 450/750V

1-Tiêu chuẩn thực hiện

GB/T9330-2020

2-Mẫu sản phẩm

KVV, KVVP, KVVP2, KVVP3, KVVP4, KVV22, KVV32, KVVP2-22, KVVR, KVVRP, v.v.

3- Cấp điện áp

450/750V

4-Thông số kỹ thuật sản phẩm

lưới

Mô hình một

Mặt cắt danh nghĩa của dây dẫn mm2

0.5

0.75

1.0

1.5

2.5

Số lượng lõi

KVV, KVVP và các dòng khác

—

2～61

2～19

2-10

KVVP2, KVVP3, KVVP4 và các dòng khác

—

4～61

4～19

4-10

KVV22, KVVP2-22 và các dòng khác

—

7～61

4～61

4～19

4-10

K VV 32 và các dòng khác

—

19～61

7～61

4～19

4-10

KVVR và các dòng khác

2～61

—

KVVRP và các dòng khác

2～61

2～48

—

Lưu ý: 1. Thông số kỹ thuật của cáp chống cháy, cáp chống cháy và cáp kết hợp của chúng giống như thông số kỹ thuật của các mẫu tương ứng nêu trên.

2. Chuỗi số lõi được đề xuất là: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 và 61 lõi.

5- Mô tả kết cấu cáp

Kết cấu cáp

Mô tả vật liệu

dây dẫn

Dây dẫn bằng đồng đặc loại 1 hoặc dây dẫn bằng đồng tròn loại 2 hoặc dây dẫn bằng đồng mềm loại 5

Lớp chống cháy (nếu có)

băng mica

cách nhiệt

Vật liệu cách nhiệt PVC

điền

Dây điền bằng lưới polypropylen không hút ẩm

Băng quấn cáp

Vải không dệt hoặc băng polyester

Che chắn kim loại

Bện dây đồng hoặc quấn (băng đồng hoặc băng nhựa đồng hoặc băng nhựa nhôm)

Vỏ bọc bên trong (nếu có)

Băng dập nổi bằng polypropylen hoặc vật liệu vỏ bọc (polyvinyl clorua hoặc polyetylen)

Vỏ cách ly (nếu có)

Vật liệu vỏ bọc PVC hoặc polyetylen

Giáp (nếu có)

Dải thép mạ kẽm hoặc dây thép mạ kẽm

Vỏ ngoài

Vật liệu vỏ bọc PVC hoặc polyetylen

Nhận dạng lõi 6 dây

6.1 Nhận dạng màu cách điện:

6.1.1 Khi sử dụng cách điện màu để nhận biết lõi dây cách điện thì mỗi lõi dây cách điện chỉ được phép sử dụng một màu, trừ màu kết hợp xanh/vàng.

6.1.2 Màu lõi cách điện của cáp nhiều lõi không được có màu xanh lá cây và màu vàng, không phải là màu kết hợp.

6.1.2 Đối với lõi dây cách điện màu xanh lá cây/vàng, một màu phải bao phủ ít nhất 30% và không quá 70% bề mặt của lõi dây cách điện, màu còn lại phủ phần còn lại và nhất quán xuyên suốt.

6.1.4 Phổ màu ưu tiên để tô màu cách điện của cáp có năm lõi trở xuống như sau:

2 lõi: không có phổ màu ưa thích; 3 lõi: xanh/vàng, xanh dương, nâu hoặc xanh lam, đen, nâu;

4 lõi: xanh/vàng, xanh dương, đen, nâu hoặc xanh lam, đen, nâu, xám hoặc cam;

5 lõi: xanh lá cây / vàng, xanh dương, đen, nâu, xám hoặc cam, hoặc xanh lam, đen, nâu, xám, cam hoặc các màu khác.

6.1.5 Khi có yêu cầu đặc biệt về sắc ký, các bên cung cầu có thể thỏa thuận, xác định theo yêu cầu của khách hàng.

6.2 Nhận dạng kỹ thuật số cách điện:

6.2.1 Cáp có bảy lõi trở lên phải được nhận biết bằng số. Lớp cách điện phải cùng màu và được sắp xếp theo số từ lớp trong đến lớp ngoài theo thứ tự tự nhiên bắt đầu từ lõi cách điện số 1 (nên sử dụng lớp cách điện màu đen có chữ trắng), ngoại trừ lõi cách điện màu xanh lá cây/vàng (nếu có).

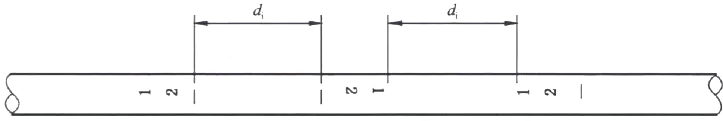

6.2.2 Khi biển hiệu chỉ có một số thì phải thêm một đường ngang phía dưới số đó. Khi dấu hiệu bao gồm hai số, chúng phải được sắp xếp theo chiều dọc và thêm một đường ngang dưới số sau. Khoảng di giữa hai nhóm số liền kề không được lớn hơn 50mm. Việc sắp xếp các dấu hiệu nhận dạng kỹ thuật số được thể hiện trong hình dưới đây:

7-Màu vỏ

Màu đen hoặc theo yêu cầu của khách hàng

8-Yêu cầu hiệu suất đặc biệt

Chất chống cháy cấp A/B/C, chống cháy, chống mối mọt, chống gặm nhấm, chống tia cực tím, chịu nhiệt độ thấp, chống dầu khoáng, v.v.

9- Đặc điểm ứng dụng cáp

9.1 Nhiệt độ danh định dài hạn lớn nhất cho phép đối với ruột dẫn cáp trong quá trình làm việc bình thường là 70°C.

9.2 Nhiệt độ tối đa cho phép của dây dẫn cáp trong thời gian ngắn mạch (thời gian không quá 5 giây) là 160oC.

9.3 Nhiệt độ lắp đặt cáp không được thấp hơn 0oC

9.4 Bán kính uốn tối thiểu khi lắp đặt cáp:

9.4.1 Cáp kết cấu mềm:

Bán kính uốn không được nhỏ hơn 6 lần đường kính ngoài của cáp.

9.4.2 Cáp không có giáp:

Bán kính uốn không được nhỏ hơn 6 lần đường kính ngoài của cáp.

9.4.3 Cáp có bọc thép và được che chắn bằng kim loại:

Bán kính uốn không được nhỏ hơn 12 lần đường kính ngoài của cáp.

9.5 Cáp này được sử dụng rộng rãi trong các hệ thống mạch điều khiển, truyền tín hiệu, giám sát và bảo vệ có điện áp định mức từ 450/750V trở xuống để đảm bảo hệ thống điện vận hành an toàn, ổn định và hiệu quả. Nó có thể được lắp đặt và sử dụng cố định trong nhà , ngoài trời hoặc chôn trực tiếp trong ống cáp và rãnh cáp.
